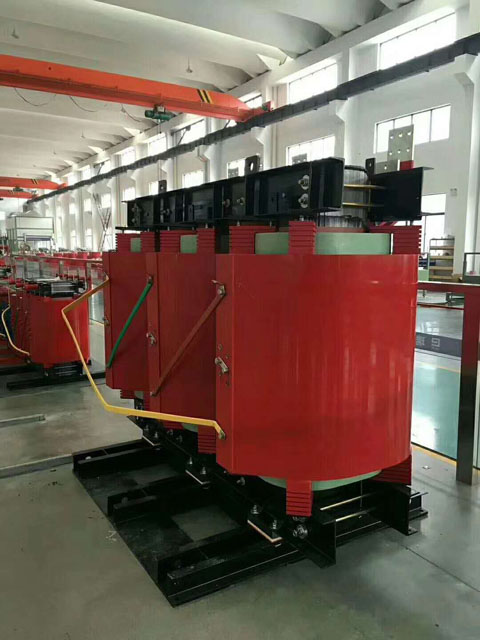

SCB10-4000KVA干式变压器

　　SCB10-4000KVA干式变压器可作为油浸式配电变压器更新换代产品，是各类干式变压器中性能较优的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、实验室、车站、码头、机场、组合变电站等重要场所。SCB10-4000KVA干式变压器广泛用于局部照明、高层建筑 、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。SCB10-4000KVA干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

　　SCB10-4000KVA干式变压器特点

　　① 低压线圈用箔绕制，箔式绕组经过端封固化成整体结构;高压线圈真空状态下用环氧树脂浇注，固化后形成坚固的长圆筒形整体，机械强度高，局部放电小，可靠性高，抗短路、雷电冲击水平高。

　　② 线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却(AN)，对于任何保护等级的变压器，都可配置风冷系统(AF)，以提高短时过载能力，确保安全运行。

　　③ 损耗低，节电效果好，运行经济，可免维护。

　　④ 体积小，重量轻，占地空间小，安装费用低，不须考虑排油池、防火消火设施和备用电源等。

　　SCB10-4000KVA干式变压器工艺特点

　　铁芯选用上海宝钢30P105、120优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。

　　高压线圈采用优质F级绝缘的导线绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈经真空干燥后浇注，整个浇注及固化过程按照预编的工艺曲线完成，精密的过程控制保证线圈无气孔、空穴。

　　低压线圈采用了箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。

　　技术规范

　　容量范围：80-2500kVA

　　电压等级：10kV

　　调压方式：±2×2.5%或±5%

　　频率：50HZ

　　相数：3相或单相

　　联接组标号：Y，yno或D，yn11

　　阻抗电压：标准阻抗电压见技术参数表

　　使用条件：环境温度不高于40℃，相对湿度可达100%，海拔不超过1000米，户内，换气量按变压器总损耗计算，不小于4m3/KM.min

　　冷却方式：AN或AF

　　防护级别：IP00或IP20(户内)、IP23

　　绝缘耐热等级：H级绕组允许平均温升125K

　　温度极限：180℃

　　绝缘水平：

　　额定电压工频耐压 雷电冲击耐压

　　SCB10-4000KVA干式变压器免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。SCB10-4000KVA干式变压器自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。
