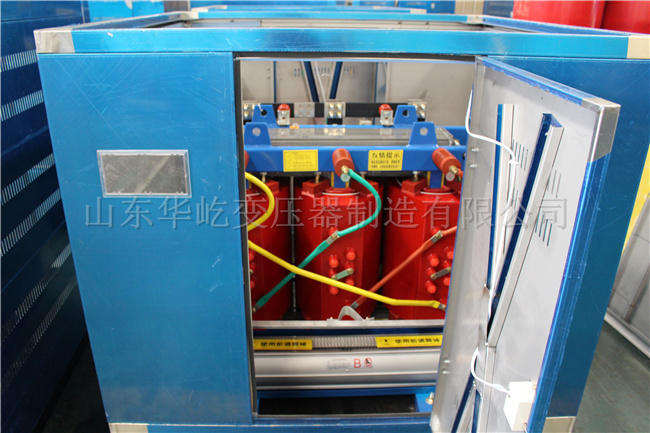

1000KVA干式变压器

　　1000KVA干式变压器采用环氧树脂浇注三相干式变压器具有可靠，阻燃防火，无污染，可直接安装在负荷中间。1000KVA干式变压器免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器运行提供可靠保证。该产品的可靠性指标已经达到国内先进水平。

　　要绕制一个1000KVA干式变压器我们有必要对与变压器有关的资料要有必定的知道，为此这儿干式变压器厂家介绍一下这方面的常识。

　　1、铁芯资料

　　变压器运用的铁芯资料首要有铁片、低硅片，高硅片，的钢片中参加硅能下降钢片的导电性，添加电阻率，它可削减涡流，使其损耗削减。我们一般称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的联络，硅钢片的质量一般用磁通密度B来标明，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，

　　2、绕制变压器一般用的资料

　　漆包线，纱包线，丝包线 纸包线，常用的漆包线。关于导线的要求，是导电功用好，绝缘漆层有满意耐热功用，并且要有必定的耐腐蚀能力。一般情况下用QZ类型的高强度的聚脂漆包线。

　　3、绝缘资料

　　在绕制变压器中，线圈结构层间的阻隔、绕阻间的阻隔，均要运用绝缘资料，一般的变压器结构资料可用酚醛纸板制作，板，或纸板。层间可用聚脂薄膜，电话纸，6520复合纸等作阻隔，绕阻间可用黄腊布，或亚胺膜作阻隔。

　　4、浸渍资料

　　变压器绕制好后，还要过终究一道工序，便是浸渍绝缘漆，它能增强变压器的机械强度、前进绝缘功用、延伸运用寿数，一般情况下，可采用甲酚清漆作为浸渍资料 或1032绝缘漆，树脂漆。

　　产品特点

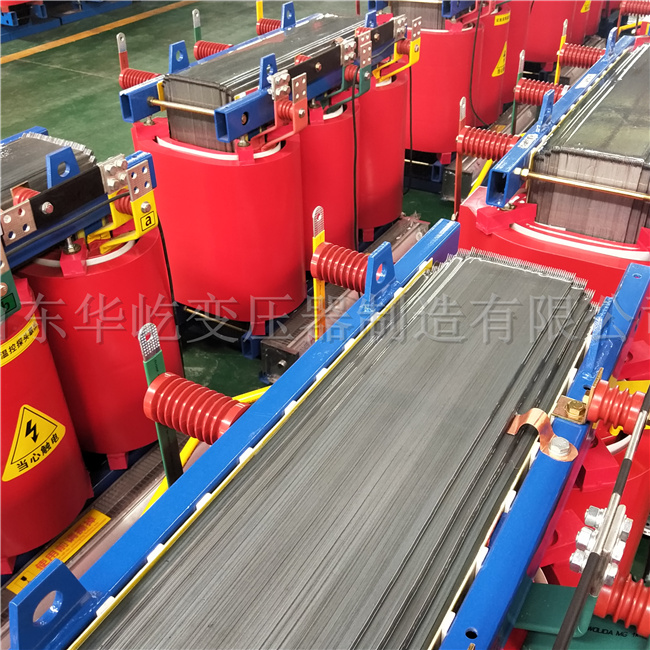

　　1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2、高压绕组前后端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3、铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5、变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6、配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(Pt80)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的可靠性。

　　干式变压器特点：

　　1.适用范围

　　干式变压器适用于额定容量在31500kVA及以下，电压等级35kV及以下的无励磁调压和有载调压干式变压器。

　　2.使用条件

　　2.1海拔不超过1000m，环境温度不超过40°C。若环境温度高于40°C或海 拔超过1000m时，应按GB1094.11-2007的规定作适当的调整。

　　电源电压的波形近似于正弦波。

　　三相变压器所连接的电源电压近似对称。

　　2.2外壳防护等级有IP00、IP20、IP30等型式。

　　2.3冷却方式有空气自冷(AN)和强迫风冷(AF)两种。要求变压器室必须具有良好的通风能力，每1kW损耗所需要的空气流量不小于4m^3/min。

　　2.4型号含义

　　SC(B)□-□/□/□

　　一般：

　　S---------三相变压器;

　　C---------树脂绝缘;

　　(B)-----低压箔式绕组;

　　第一个□------性能水平代号(设计序号);

　　第二个□------变压器容量(KVA);

　　第三个□------电压等级(KV)

　　第四个□------电压等级(KV)

　　例如：SC(B)10-1000/6.3/0.4含义是三相变压器，树脂绝缘，低压箔式绕组，容量为1000 KVA，高压侧额定电压6.3 KV，底压侧额定电压0.4KV

　　3.产品装卸

　　3.1装卸时严格按国家标准及装卸规程操作。

　　3.2装卸设备可采用起重机、汽车吊或叉车等起吊设备。

　　3.3产品吊装可采用以下三种方式进行。
