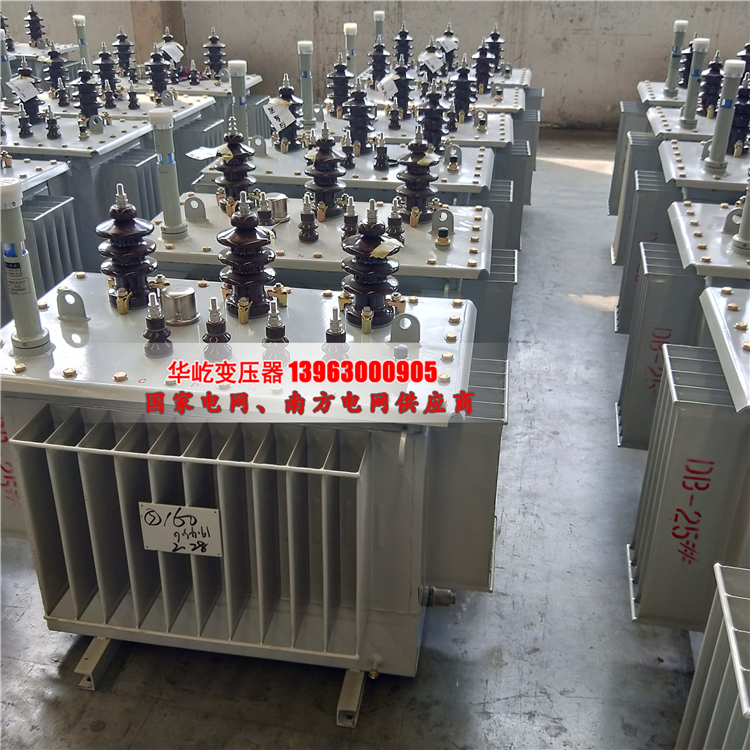

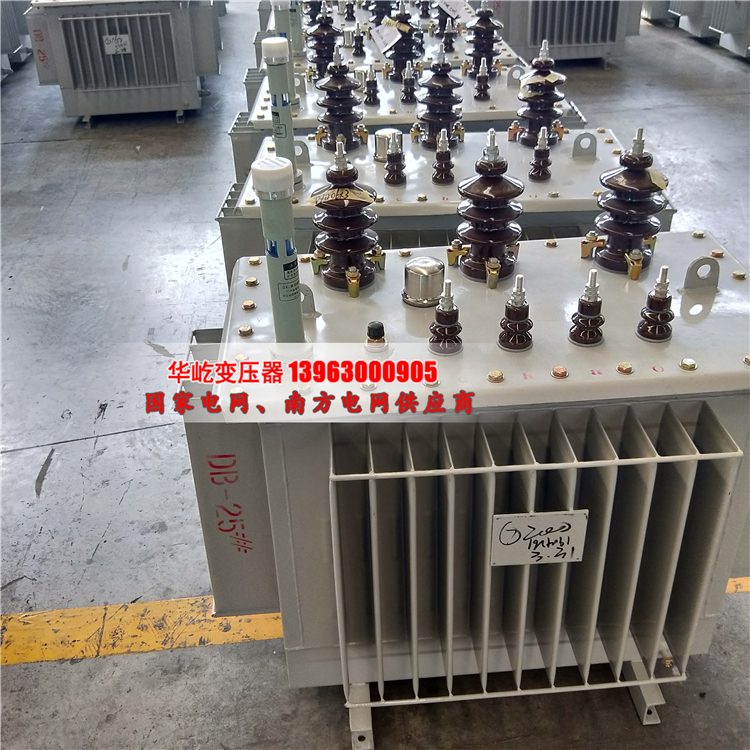

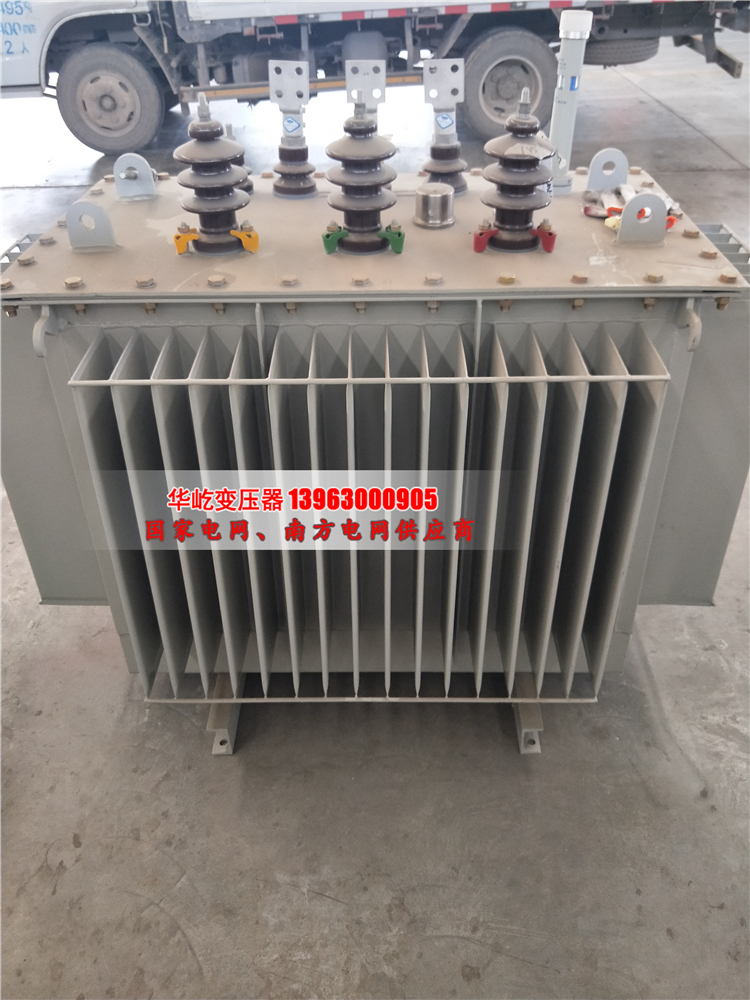

S11油浸式变压器

　　1、产品定义

　　S11型油浸式变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10(6)kV或35kV网络电压降至用户使用的230/400V母线电压。此类产品适用于交流50(60)Hz，三相***大额定容量2500kVA(单相***大额定容量833kVA，一般不推荐使用单相变压器)

　　2、选用要点

　　根据负荷性质选择变压器：1)有大量一级或二级负荷时，宜装设二台及以上变压器，当其中任一台变压器断开时，其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中，不宜太分散。2)季节性负荷容量较大时，宜装设专用变压器。如大型民用S4270D27-29 27 2005.7.29, 3:24 AM建筑中的空调冷冻机负荷、采暖用电热负荷等。3)集中负荷较大时，宜装设专用变压器。如大型加热设备、大型X光机、电弧炼炉等。4)当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器。一般情况下，动力与照明共用变压器。　　根据使用环境选择变压器：1)在正常介质条件下，可选用油浸式变压器或干式变压器，如工矿企业、农业的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、S10、SC(B)9、SC(B)10等。2)在多层或高层主体建筑内，宜选用不燃或难燃型变压器，如SC(B)9、SC(B)10、SCZ(B)9、SCZ(B)10等。3)在多尘或有腐蚀性气体严重影响变压器安全运行的场所，应选封闭型或密封型变压器，如B S 9、S9 -、S10-、SH12-M等。4)不带可燃性油的高、低配电装置和非油浸的S11型油浸式变压器，可设置在一同房间内，此时变压器应带IP2X保护外壳，以策安全。　　根据用电负荷选择变压器：1)S11型油浸式变压器的容量，应综合各种用电设备的设施容量，求出计算负荷(一般不计消防负荷)，补偿后的视在容量是选择变压器容量和台数的依据。一般变压器的负荷率85%左右。此法较简便，可作估算容量之用。2) GB/T17468-1998《电力变压器选用导则》中，推荐S11型油浸式变压器的容量选择，应根据GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。上述二导则提供了计算机程序和正常周期负载图来确定S11型油浸式变压器容量。详见GB/T15164-94及GB/T17211-1998有关内容

　　施工、安装要点

　　S11型油浸式变压器为变电所的重要组件，无外壳干式变压器直接落地安装，四周加保护遮栏;有外壳干式变压器直接落地安装。其安装参见国家建筑标准设计图集。03D201-4 10/0.4kV变压器室布置及变电所常用设备构件安装;

　　变压器和变频器的区别

　　变频器：通过它调整能够达到所需要的用电频率(50hz,60hz等)，来满足我们对用电的特殊需要。变压器：一般为“降压器”，常见于小区附近或工厂附近，它的作用是将超高的电压降到我们居民正常用电电压，满足人们的日常用

　　1输入额定电压：三相380V

　　2工作频率：50Hz-60Hz

　　3效率：≥98%

　　4温升：<85℃

　　5波形畸变：<0.1%

　　6绝缘强度：2500V，1分钟无击穿

　　7绝缘电阻：绕阻对地绝缘电阻三相≥3.8M欧米茄。

　　使用条件：

　　1适用海拔高度：≤5000m

　　2环境温度：-15℃～+40℃

　　3相对湿度：≤85%
