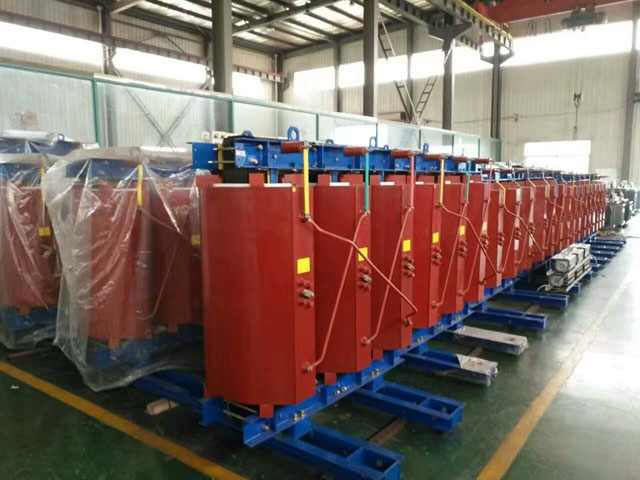

400KVA干式变压器

　　400KVA干式变压器采用薄层环氧树脂浇注来包封高、低压绕组的干式变压器，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染等特点。铁芯及夹件表面经防护树脂特殊处理，外形美观。低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。美观耐用的不锈钢外壳，对400KVA干式变压器作进一步的安全保护，防护等级达IP20及IP23。★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障;

　　★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却 能力下降，容量较小的下降约5%，容量较大的约10%。另外,可提供设计其他防护等级或材料的保护外壳。该系列变压器可直 接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。

　　400KVA干式变压器特点

　　低噪声低损耗

　　1)变压器的噪声来源自铁心，本公司应用国内**引进的德国GEORG公司阶梯接缝铁心自动生产线，采用Step-Lap新工艺，改善了铁心内部的磁路分布，以其特有的设备优势，降低了产品的噪声。

　　2)产品设计，采用CAD手段，选用优质的硅钢片，取较低的磁密使其远离饱和点，使得铁心中的谐波量减少，降低了噪声及空载损耗。

　　3)所有的夹紧部位均采用硅橡胶及弹性元件缓冲以减少振幅，降低噪声，同时在铁心外表面涂覆一定厚度的树脂，起到了隔音作用。

　　难燃不污染环境

　　1)优质树脂和玻璃纤维所组成的固体绝缘具有很高的电气强度(击穿电压不小于34KV/mm)，局部放电量小，可控制在≤5pC范围内。

　　2)由于干式变压器所用的树脂和玻璃纤维复合绝缘材料在燃烧时产生的热量极小(约65mJ/kg)，因此具有阻燃自熄的特点。

　　3)干式变压器的铁心用树脂涂覆，线圈全部被树脂包封，因此可在空气相对湿度**湿度下可靠运行，并具有很高的防腐蚀能力。干式变压器同时还具有过负荷能力强，热稳定性好、体积小、重量轻、安装简单方便，免维护等优点。广泛用于高层建筑、商业中心、机场、车站、码头、地铁、工厂和地下配电站等。

　　铁心

　　铁心采用优质取向冷轧硅钢片材料，由德国GEORG公司阶梯接缝铁心自动生产线制造并采用阶梯接缝(Step-Lap)新工艺。使磁路结构得到改善，阶梯接缝处的磁通密度降低。由**的设备，优质的硅钢片以及先进的工艺，铁心的空载性能大大提高。与常规结构铁心比较，空载损耗，空载电流和噪声水平分别减少5%-6%、20%-30%和6%。

　　线圈

　　树脂浇注高压线圈

　　高压线圈为分段层式结构，采用Huntsman(原瑞士CIBA)树脂系统材料，德国HEDRICH设备真空浇注。低压线圈采用泊式结构。先进的工艺保证了线圈具有局放量小，抗短路能力强的特点。

　　◆产品简述

　　安全，难燃防火，无污染，可直接安装在负荷中心。

　　免维护、安装简便、综合运行成本低。

　　防潮性能好，可在**湿度下正常运行，停运后不经预干燥即可投入运行

　　损耗低，局部放电量低、噪音小、散热能力强，强迫风冷条件下可以150%额定负载运行。

　　配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。

　　可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。

　　◆功能特点

　　安全，难燃防火，无污染，可直接安装在负荷中心。

　　免维护、安装简便、综合运行成本低。

　　防潮性能好，可在**湿度下正常运行，停运后不经预干燥即可投入运行

　　损耗低，局部放电量低、噪音小、散热能力强，强迫风冷条件下可以150%额定负载运行。

　　公司引进欧洲先进技术软件，通过CAD优化设计环氧树脂浇注的干式变压器。400KVA干式变压器铁心采用优质取向冷轧硅钢片材料，由德国GEORG公司的阶梯接缝铁心自动生产线制造并用五阶步叠接缝工艺，使铁心的空载性能大大提高。线圈采用Huntsman(原汽巴-嘉基)环氧树脂，由德国HEDRICH真空浇注设备完成线圈浇注过程。该产品树脂渗透性好、无气泡，因而局放电量小。高、低压线圈紧密配合具有较强的结构强度，从而保证具有较强的抗短路能力和抗振动能力。400KVA干式变压器在正常使用条件下，使用寿命为30年，在运行寿命期内，按正常使用条件产品不会因温度变化导致线圈表面龟裂。
