干式变压器说明书

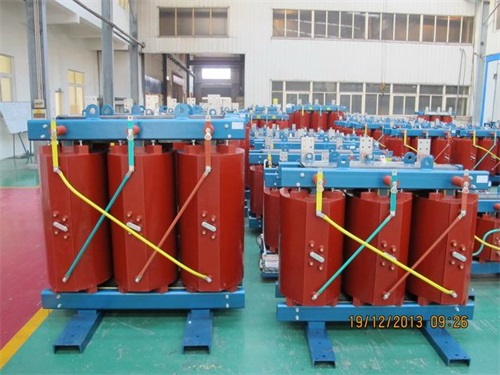

　　干式变压器由箱壳、箱盖、铁心装配、绝缘装配、高压引线、低压引线及铁路轨道用小车等组成;本节主要介绍干式变压器高、低压开关结构及工作原理见其使用说明书。

　　1. 变压器箱壳有两种结构。一种为顶开盖的隔爆型结构，用于800kVA及以上产品，箱壳两侧为波纹钢板，箱底采用厚钢板，高、低压出线盒均焊于箱壳两端。另一种为两端开盖的隔爆型结构，用于630kVA及以下产品，箱壳两侧为波纹钢板，顶部及底部为弧形钢板，顶部高、低压侧均设有接线法兰。

　　两种箱壳上均设有四个大吊拌，供变压器整体起吊之用;箱壳两端焊有接地螺栓及“”接地标志，供连接外接地线之用。

　　2. 顶开盖的隔爆型结构，顶部为一个弧形箱盖，在箱盖上设有四个小吊拌，用于箱盖拆卸时的起吊，箱盖高压侧设有调节分接电压的法兰盒。顶盖侧面有供调节低压y.d接法的法兰盒;两端开盖的隔爆型结构，两端各装有一个箱盖，在每个箱盖上设有两个小吊拌，用于箱盖拆卸时的起吊，高、低压出线盒分别焊于两个箱盖上。

　　3. 高、低压开关或高、低压电缆出线盒分别装于箱壳两端，变压器内部有高低压连锁线及温度控制线分别与高、低压开关连接;温度控制采用PT100铂电阻或温度继电器，当变压器内温度过高时，发出超温报警信号。

　　4. 变压器铁心装配由铁心、夹件、绝缘件等组成。铁心采用优质冷轧取向硅钢片、多级步进式全斜接缝叠片结构，以降低空载损耗和空载电流;铁心片切口涂防锈液，铁心柱及下铁轭表面涂耐高温防锈防潮漆。夹件采用槽钢，上下拉紧采用拉螺杆结构，并采取措施防止铁心和夹件产生相对位移，以免影响产品质量，铁心绝缘件采用国产优质H级绝缘材料。

　　5. 变压器绝缘装配包括主纵绝缘、高低压线圈、线圈压紧等结构。主纵绝缘采用国产优质H级绝缘材料;高低压线圈采用整体合绕工艺，提高了线圈的机械强度;高低压线圈采用C级绝缘的纸包无氧铜导线，纸与空气的介电常数非常接近，线圈周围的电场均匀，局放量小。线圈压紧采用压钉和瓷压块结构，并采取措施防止松动。

　　6. 高压引线采用电缆引出，低压引线采用电缆或铜母线引出，爬电距离及空气间隙大于GB3836.3中有关规定，在正常运行条件下不会产生火花、电弧和危险温度，使用安全可靠。

　　7. 小车用螺栓固定于箱体底部，可拆卸，小车轨距900mm、600mm两种。

　　当高压通以工频三相额定电压，线圈中电流在铁心中产生交变磁场，其频率和外施电压的频率一样，根据电磁感应定律，交变磁场在高、低压线圈中感应出同频率电势，低压线圈中有了电势，便可向负载供电。
