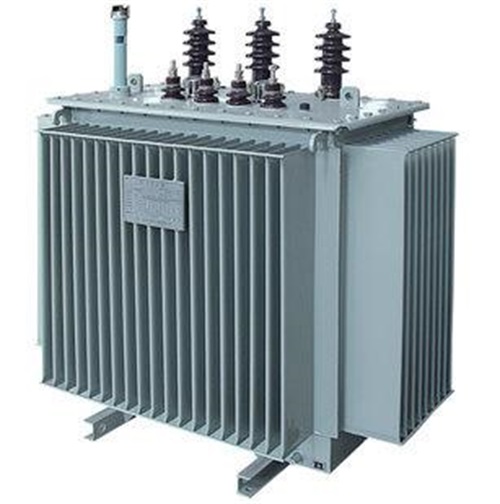

常用的油浸式变压器

　　常用的是油浸式变压器，它可在户内外使用，是常见的配电组件，气体保护是变压器内部故障的主要保护。对变压器匝间、层间短路、铁芯失效、内套管失效、内绕组断裂、绝缘劣化、油位下降等故障十分敏感。下面就给大家普及一下油浸式变压器都由哪些组成部分。

　　铁芯：铁芯是变压器基本的组成部分之一，是变压器的磁路部分，变压器的一、二次绕组都在铁芯上，为进步磁路导磁系数和下降铁芯内涡流损耗，

　　铁芯通常用0.35毫米，表面绝缘的硅钢片制成。铁芯分为铁芯柱和铁轭两部分，铁芯柱上套装绕组，铁轭将铁芯连接起来，其作用是使磁路闭合。

　　绕组(线圈)：绕组也是变压器的基本的部件之一。它是变压器的电路部分，一般用绝缘纸包裹的铜线或许铝线绕成。接到高压电网的绕组为高压绕组

　　，接到低压电网的绕组为低压绕组。绕组的作用是电流的载体，发生磁通和感应电动势。

　　附件：电力变压器的附件有油箱、油枕、分接开关、安全气道、绝缘套管等。其作用是保证变压器的安全和牢靠运转。

　　它的主体结构由器身、油箱、冷却设备、保护设备和出线设备组成，器身包含铁芯、绕组(绕圈)、绝缘、引线和分接开关;油箱包含油箱本体和油箱

　　附件;冷却设备包含散热器和冷却器;保护设备包含储油柜、油标、安全气道、吸湿器、测温元件和气体继电器;出线设备包含高、低压套管。
