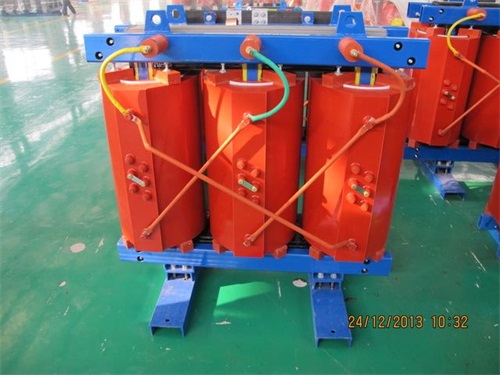

干式变压器的焊接

　　我们先了解清楚变压器厂家都是有哪些工作，这样的话变压器厂家的工作您大致了解之后就能够进行怎么进场，进场之后要干什么工作了。对于常见地变压器厂家的工作您要有所把握，这样的话变压器厂家的工作熟悉了，才能够胜任，一般而言变压器厂的工作是哪些呢?

　　第一、变压器在制作之前，需要设计，而在确认变压器设计时，我们需要注意的是绕姐和绝缘这两方面。首先确认图纸是否与生产产品相符，确认其容量无误后再看线规，找出线规后确认匝数。其次确认是何种接线方式(星型和三角型)，高压图纸要看其分接出头，数好出头匝数，低压看好是何种绕线方式，出头长度，换位位置，绕组的内外径，幅向大小等。其次根据线圈内经算出纸筒纸板长宽度，其次从图纸编号找出端绝缘长度图纸，包括油道垫块和瓦楞纸油道厚度，依次找出端圈及上下铁轭绝缘。

　　第二、开始侧绕组、绝缘。看图纸确认出头长度，用红蓝铅笔在导线标出，如果是螺旋式需不同的尺度，后一组比前一组多量出一根导线的长度，以便保持出头整齐美观。出头折弯后要用皱纹纸半迭式包一层，出头要弧度角度一致，出头整理好后用皱纹纸包三毫米厚，外用白布带绑紧(不可用紧缩带，焊接时容易烧坏)。

　　第三、半成品线圈绝缘测试

　　低压线圈绕制完后及绕制过程中要用万用表测绝缘，主要是测匝间是否短路。

　　第四、引线烫锡前期组装及焊接

　　1.引线准备

　　凡有零部件图样的，变压器厂应按规定的工艺路线进行零件加工。按图样尺寸及实际尺寸下料，如电缆线、较细的圆铜等，并做好焊接准备，如铜圆焊接部位打扁，电缆线焊接部位的扎丝、打扁、预焊渗透铜磷等。包纸：凡是能够预先进行包纸的引线或引线上的某一段都预先包。预先焊接：其规律同包纸一样，尽可能减少到器身上焊接，并做好焊前焊后的准备工作。

　　2.引线焊接;

　　加热焊件，当焊件成暗红色时，开始添加铜磷焊条，随着温度的升高铜磷焊条流动性加快，并能很快渗进各缝隙，焊件将呈现鲜亮的红色，待铜磷焊条渗透饱满后停止加热，当红色消失后加水冷却。

　　3.引线整体组装焊接及绝缘包扎

　　配置好的引线包扎绝缘一律采用半迭包法，即前一圈和后一圈搭接长度为皱纹纸的1/2宽度。这样可以保证各处的绝缘厚度一致。包扎时应将焊接时烧坏的绝缘清理干净再包扎，烧坏的绝缘可能短路，焊接铜排前将铜排表面处理干净焊接后在处理时将器身用纸遮住，以免铜渣落入线圈，影响绝缘。

　　第五、贴标签

　　标签要注明线圈高低压绕制人员的工作号，注明时间，线圈容量，型号及高低压线规和圈数。高压还要有直流电阻数值。

　　第六、线圈套装

　　套装的线圈必须是直流电阻阻值接近的三个，线圈套装时用半毫米纸板包住铁心上端以免划伤线圈，线圈下落时由一人从线圈上口拉住纸板避免被线圈带下，若线圈幅向过大造成相间距离过下，应在线圈上打蜡或用一纸板隔开(纸板打蜡)。

　　第七、半成品测试

　　半成品测试的主要目的是看绝缘、变比和直阻

　　第八、整体组装

　　将装配好的器芯吊入变压器器身油箱，下落时对准底角螺栓放平后插入螺栓并将螺丝均匀压紧，不可一次紧锢，要分多次紧，均匀用力。胶绳对接处用密封胶密封好，在器身四角用铁丝固定，其它螺丝紧固后用钳子拽出

　　以上这些所有的步骤都是变压器厂家进行操作的，但是每个人可以进行负责操作某一步和某一个程序，因此的话您不需要熟悉全过程，但是至少要熟悉一种，这样就能够胜任您操作的工作了，在变压器厂工作是很辛苦的，所以要提前准备好，不要感觉在这里上班很清闲。
